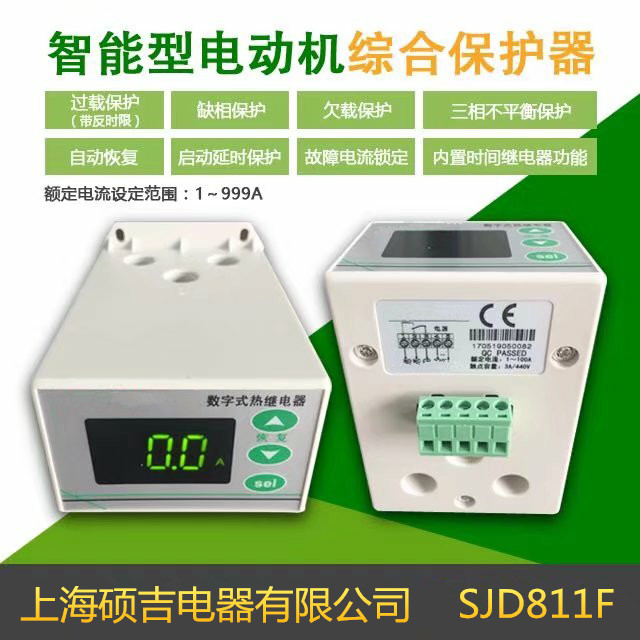

SJD811F系列是一款智能型電動機綜合保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

主要功能：

1、 電流顯示：可顯示三相平均電流和A、B、C三相電流。

2、 二次互感: 可外接互感器，實現較大電流的測量。

3、 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式,定時限時間可調,提供五條反時限曲線。

4、 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。

5、 三相不平衡保護：當檢測到三相電流不平衡時，切斷電動機電源，不平衡度動作點和動作時間可調。

6、 自動恢復功能：因故障切斷電動機電源后，可以自動恢復若干次，次數和間隔時間可設置。

7、 故障電流鎖定功能：因故障切斷電動機電源后，鎖定顯示發生故障那一刻的電流，以便于分析故障原因。

8、 時間繼電器功能：作為附加功能，內部集成了一個時間繼電器。

技術指標：

1、額定電流設定范圍：0.1～999A

2、電流量程：1000A

3、外接互感器電流比：1-200A

4、電流測量精度：±1%

5、定時限保護動作時間：0.1～20秒

6、反時限曲線：5條

7、電源電壓：AC 220V

8、輸出觸點容量：2A/440VAC（純阻性負載）

9、使用環境：溫度-20℃～70℃，濕度≤85%，無凝露

操作指南

一、怎樣查看A、B、C三相電流？

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。顯示“OL”表示溢出。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

二、怎樣設置電動機額定電流值？

長按“Sel”鍵2秒，液晶顯示“電流設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

三、怎樣從告警（保護）狀態恢復？

當發生過載、缺相或三相不平衡等告警時，會在液晶顯示屏上閃爍顯示“過載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。

四、怎樣設置參數？

在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。內部參數代碼如下表所示：

基本工作原理

電流檢測

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

過載保護

過載保護可分為定時限保護和反時限保護兩種模式，可通過設置參數F12選擇定時限或反時限模式。

定時限模式：

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。

反時限模式：

過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短?？筛鶕?jù)不同電機的特性選擇不同的反時限曲線，見下表：

三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的值，取其中的較大值，除以三相平均電流，即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

電流小于0.5A時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。

負載電流小于0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

自動恢復

保護器內部有一個連續故障次數計數器，用于控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，并且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。

例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。

時間繼電器功能

通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

外接互感器電流比

通過設定參數F19，可啟用二次互感。當使用800：5的線圈時，F(xiàn)19應該設定為160；當使用500：5的線圈時，F(xiàn)19應該設定為100。

電動機的三根相線分別穿過三個互感線圈，三個互感線圈接線端子引線A、B、C分別穿過保護器的三個孔（如圖所示）。

端子1為內部繼電器常開點，2為常閉點，3為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。在不通電的情況下是23連的，13是斷的，在通電后13接，23斷
外觀尺寸

接線圖

1.電動機的三根相線分別穿過A、B、C三個孔

2.端子1為內部繼電器常開點，2為常閉點，3為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。
