    新型的電機綜合保護器,具有缺相、過流、過載等保護功能,動作迅速可靠。電機綜合保護器,是為了取代以前的熱繼電器而出現的,以前的熱繼電器由于動作時間慢,不能很好的對電機起到保護作用,現在已經逐步淘汰。

        電機綜合保護器的供電電源采用兩相380V供電。通過比較三相電流的大小,來確定電機是工作于何種狀態(tài)。當出現過流、過載或斷相等故障時,綜保的輔助常閉點斷開。由于綜保的常閉點是串在電機的停止回路中,所以綜保動作,就切斷了接觸器線圈的電源,使接觸器斷電釋放。電機綜合保護器的兩相電源一般接于電機接觸器下方,而從接觸器下方取電源時,因為只取兩相電源,而空氣開關或接觸器缺相時,又恰恰缺的是綜保取電的任意一相或兩相,綜合保護器因為得不到電源而不能正常工作,其常閉點一直閉合,對電機起不到任何保護作用。
          針對電機綜合保護器的這個設計上的缺點,我重新安裝了一套裝置來進行監(jiān)控保護。選用一6A的雙聯開關,單獨取入兩相電源,在空氣開關的下方安裝一接觸器,從接觸器下方取綜保的電源,把新安裝的接觸器線圈同電機接觸器輔助常開點串聯起來,并把綜保的兩相電源并聯到另一個380V的接觸器的線圈上,從380V接觸器的常開點接一正常運行指示燈,從接觸器的常閉點接一故障報警指示燈。經過改造,不但故障現象明顯,同時由于綜保的電源與接觸器的電源不發(fā)生關系,綜保的接觸器只帶很小的負載,對接觸器觸點的損害很小,所以能夠使電機綜合保護器更好的工作,對電機起到保護作用。
  其動作過程如下:     F1、F2、F3、F4閉合,啟動電機后,K1閉合,K1常閉點閉合,K2線圈得電閉合,K2常閉點閉合,ZB得電正常工作,同時K3閉合,H1得電亮,綜保正常工作指示,當K3斷開時,綜保故障指示燈H2亮。

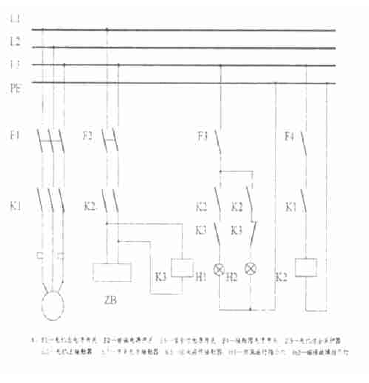

  見電機綜合保護器改造示意圖如下。
