電動機保護器的操作說明及故障顯示

點擊次數：1541 發布時間：2019/1/8 16:22:16

1 、按鍵說明

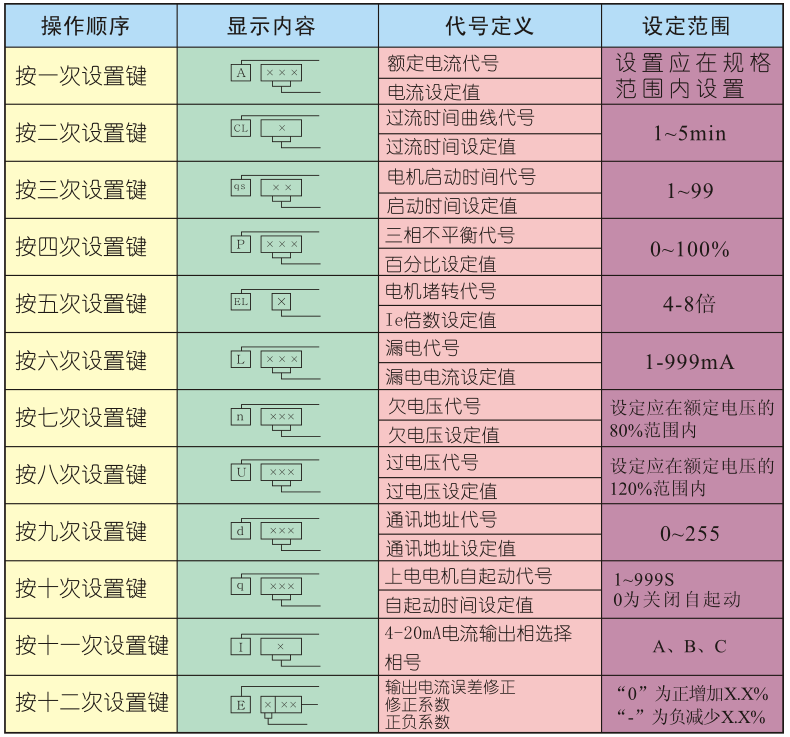

設置鍵：電機未運行或故障時，按此鍵進入保護參數設置狀態。見圖二

電動機保護器操作設置

數據鍵：設置狀態下對應閃爍字位數每按一次加 1次移位鍵：設置狀態下選擇設置的字位（該字位閃爍）。

復位鍵：在設置狀態下按此鍵退出設置狀態并確認設置值，保護動作后按此鍵保護器復位。（說明：設置參數后，最好向下按 2 次或回到電壓顯示設置上以確保參數準確設置成功）

2 、運行操作

2.1 當電機運行時按設置鍵無效，當電機未運行或故障時按設置鍵修改設定值和查尋設定值。

2.2 運行時按移位鍵顯示一次電壓值和漏電電流值，如配合復位鍵可定位顯示電壓值和漏電電流值。

2.3 運行時按數據鍵可查尋最近 3 次故障記錄。

2.4 運行時按復位鍵一次可定位顯示當前顯示狀態，按復位鍵二次正常輪流顯示 A 、 B 、 C 三相電流值。

3 、當上位機與保護器正常通訊，面板通訊指示燈閃爍。

4 、電動機保護器的故障顯示

當電機運行存在故障時，保護器故障指示燈閃爍（表示故障預警），達到設定技術指標時保護器動作后，故障指示燈常亮， LCD 首位或首 2 位指示相應故障代號（見圖三：故障顯示代碼）。故障排除后按復位鍵 ( 或斷電重啟后 ) 保護器正常啟動，按數據鍵可查尋最近 3 次故障記錄。

故障代碼顯示
顯示內容	代碼定義	設定范圍及說明
	過流動作代碼	顯示 a 、 b 、 c ，如 b 指 b 相電流故障（過流或欠流故障 ) 按復位鍵復位
	過流動作值
	堵轉代碼	超過電流 4 倍時保護器動作按復位鍵復位
	斷相代碼	ABC 三相任意一相缺失保護器動作按復位鍵復位
	不平衡代碼	不平衡保護參考技術指標第 8 條按復位鍵復位
	過壓代碼	出廠設置 1.2 倍（默認 260V ）按復位鍵復位
	過壓動作值
	欠壓代碼	出廠設置不超過 80% （默認 180V ）按復位鍵復位
	欠壓動作值
	短路代碼	超過電流設定值 8 倍時保護器動作按復位鍵復位
	漏電代碼	按復位鍵復位或斷電重啟
	漏電電流值
說明：故障燈閃爍，顯示故障預警，未達到動作時間，電動機保護器不動作。
