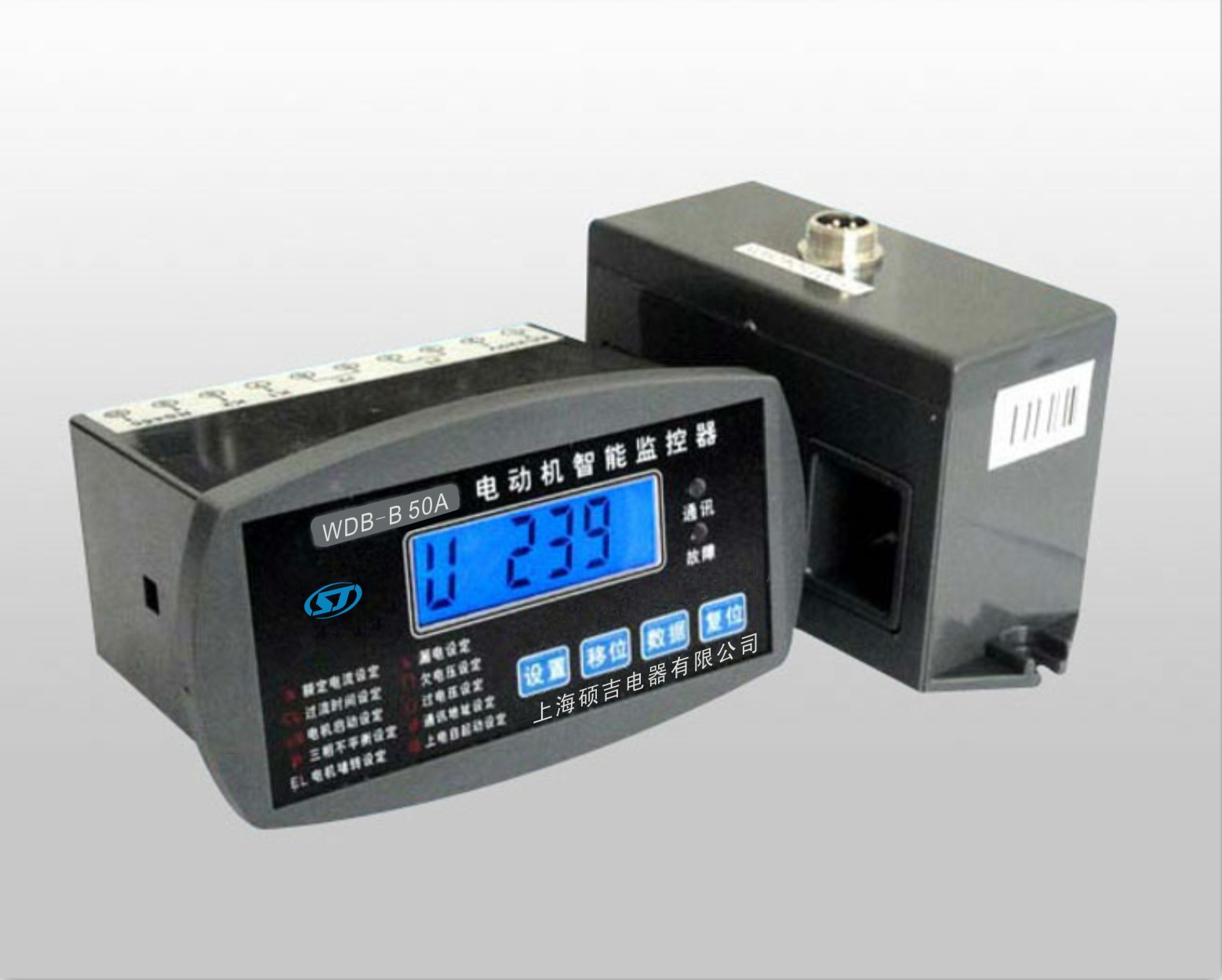

WDB-MB系列微機監控電機保護器
1.概述
WDB-MB系列微機監控電機保護器適用于AC380V、AC660V低壓系統，作為低壓異步電動機和增安型電動機的保護、監測和控制的新一代智能化綜合裝置。有先進的電動機保護、監控功能，同時顯示各項整定參數信息，并且采用現場總線，為現代化的設備管理帶來很大的便利。
符合標準：GB3836.3-2000、GB14048.4-2003、IEC255

2.特點
● 交流采樣，測量A、B、C三相電流及控制回路電壓
● 現場顯示電動機運行狀態，保存三次電動機故障跳閘記錄
● 一路保護輸出，一路可編程繼電器輸出
● 高亮LED顯示，跟隨電動機運行狀態和用戶要求實時顯示
● 三相電流不平衡、斷相、欠流、過壓、欠壓、自啟動等功能用戶可取可舍
● 當電動機過流時過流燈（設置燈）閃爍告警，過流倍數越大，閃爍越快
● 故障定位明確，顯示故障時的電壓值或電流值，斷相顯示哪一相，電流不平衡顯示大小兩相
● 采用RS485通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元（選擇配置）
● 一路4-~20mA模擬量電流輸出任意選擇對應A、B、C三相電流之一（選擇配置），20mA對應2倍整定電流

3.主要功能
保護功能：
過流、欠流、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護

測量功能：
三相電流、控制回路電壓、漏電電流（選配）的測量和顯示

通用功能：
增安型電動機保護、三相異步電動機保護、饋線保護，三種保護裝置通用

通信功能：
通過WDB-MB系列電動機保護器的RS485接口與上層系統通信。總線接口支持參數設置、控制及監測等功能。通信協議遵循Modbus-RTU標準。
一般采用RS485總線接口進行物理連接，通常上位機或PLC設備作為主站，本保護器作為子站。

4.工作條件
● 三相穿孔適應回路：AC380V、AC660V
● 工作電源電壓：AC220V、AC380V（訂貨時需特別說明）
● 環境溫度：-10℃~+55℃，相對濕度：≤90%
● 海拔高度不超過2500米
● 大氣條件：沒有會引起爆炸危險的介質，也沒有會腐蝕金屬和破壞絕緣性能及導電塵埃
● 安裝在無強烈沖擊振動和雨雪侵襲的地方
●安裝在無強磁干擾的地方，避免與軟啟動器和變頻器一起安裝

5.技術數據
5.1.輸入輸出
繼電器輸出
跳閘繼電器J1             1常閉（故障保護）
可編程繼電器J2           1常開接點（如：報警吸合等）
輸出容量                  250VAC  5A
                          24VDC   5A
輔助電源
交流電源電壓             AC220V、AC380V ±15%
頻率                     50HZ ±2%
功耗                     正常工作時 ≤3W
                         保護啟動時 ≤5W
串行接口
連接                     通信端子
規約                     Modbus-RTU
網絡連接                 RS485總線，屏蔽雙絞線
模擬量輸出
通道                     1
范圍                     4mA ~ 20mA
精度                     0.1mA
5.2.電氣試驗
絕緣電阻
標準    IEC255-5         100MΩ/1000V

絕緣試驗
標準    IEC255-5
介質強度試驗             2KV（r.m.s.），50HZ，1min
沖擊電壓實驗             5KV（峰）；1.2/50 u S；0.5J；
                         5正，5負，間隔時間5s

EMC 抗干擾
標準    IEC255-22
共模干擾                 2.5KV（峰）， 1MHZ， 400次/s
                         持續時間2s

差模干擾                 1.0KV（峰）， 100KHZ； 50次/s
持續時間2s
輻射電磁場干擾           頻率：27MHZ~1000MHZ； 場強；10V/m
靜電放電干擾             8KV
快速瞬變干擾             2KV； 5KHZ； 雙極性； 持續時間 1min

6. 訂貨須知
11.1. 選用保護器時應注明所需保護器的型號、規格、數量、工作電源電壓。
11.2. 選用分裝式保護器，用戶可根據安裝要求表明保護器上、下體之間連接距離，距離≤5米。
11.3. 保護器享有兩年的保用期，即收貨之日起至二年內如發現本產品有故障或運輸途中損壞，請退還我公司客服部，優先給予免費調換（人為損壞例外）。


WDB-MB系列微機監控電機保護器技術數據
5.1.輸入輸出
繼電器輸出
跳閘繼電器J1             1常閉接點
可編程繼電器J2           1常開接點（如：報警吸合等）
輸出容量                  250VAC  5A
                          24VDC   5A
輔助電源
交流電源電壓             AC220V、AC380V ±15%
頻率                     50HZ ±2%
功耗                     正常工作時 ≤3W
                         保護啟動時 ≤5W
串行接口
連接                     通信端子
規約                     Modbus-RTU
網絡連接                 RS485總線，屏蔽雙絞線
模擬量輸出
通道                     1
范圍                     4mA ~ 20mA
精度                     0.1mA

WDB-MB系列微機監控電機保護器選型
