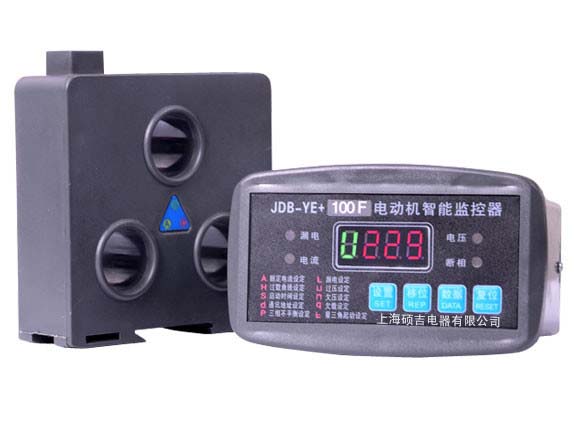

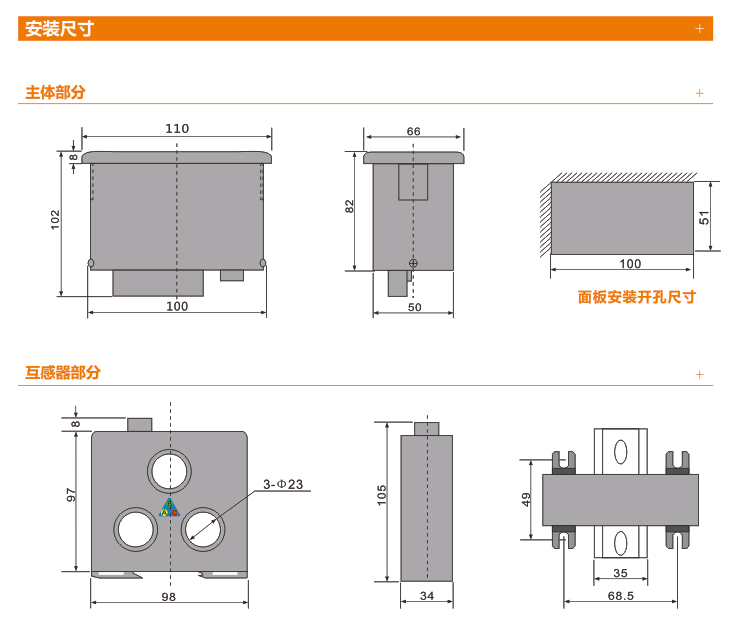

JDB-YE智能型電動機保護器
  JDB-YE智能型電動機保護器是我公司采用微處理器技術的電機保護與控制裝置,具有穩定的現場總線接口,完成對電機操作次數的統計、自診斷以及與上位機的通訊等。JDB-YE系列電動機保護器為電機提供的完備保護，避免了因電機過熱過載、堵轉、過壓、欠壓、輕載、斷相、三相不平衡、接地、漏電等可能性故障導致的生產事故，很好地保證設備運行的有效性與安全，JDB-YE系列電動機保護器采用RS485通訊接口和標準模擬電流量DC4-20mA接口，保證了與上位機、PLC、DCS通訊的快速可靠，同時能快速響應上位主機的實時查詢等要求并執行相應操作。使用簡單方便，外形體積小、結構緊湊美觀、安裝靈活方便、安全可靠,在低壓控制終端MCC柜和1/4單元及以上的各種抽屜柜中可直接安裝使用.
    保護功能
     熱過載保護、防爆電機 Eexe的熱過載保護、斷相保護、三相不平衡保護、堵轉保護、欠電壓保護、過電壓保護、接地漏電故障保護、輕載保護、空載保護。
    控制功能
     對電動機實現直接啟動、直接旁路啟動、正反啟動、星三角啟動、自藕降壓啟動、多方啟動控制
    顯示監測
     顯示 運行三相電流、線電壓、漏電電流、運行狀態、故障信息、工作時間、故障次數統計
    技術參數
    1、熱過載（過電流）保護設置：電機的任意一相電流與額定電流比值(Imax/1e)大于1.2則定義為過載故障,本裝置執 行反時限過載保護(符合IEC255-3標準),用戶可以根據實際情況選擇相應的保護數字(一般根據電機銘牌上的額定電流值設置。)
    2、熱過載（過電流）保護特性：保護曲線可選，曲線序號有0-3，四條熱過載保護曲線。
    過載電流倍數 過載序號“0” 過載序號“1” 過載序號“2” 過載序號“3”
    1.1 5秒 60秒 180秒 600秒
    1.2 5秒 50秒 150秒 450秒
    1.3 5秒 35秒 100秒 300秒
    1.5 5秒 10秒 30秒 90秒
    2.0 5秒 6秒 15秒 45秒
    3.0 5秒 3秒 7秒 20秒
    4.0 5秒 2秒 4秒 10秒

    3、輕載（欠電流）保護設置：當電流值小于輕載保護設定值時保護器在5秒動作，一般電機不需要該功能保護，用戶 可設置為“0”。
    4、短路保護：任意一相電流達到或超過8Ie時，保護器動作時間為2秒。
    5、斷相保護：電動機相電流不平衡值達到設定值時，保護器動作時間2秒。推薦值為60%，設定范圍10%-90%。
    6、堵轉保護：運行時當電流大于設定培數時(由1-9倍可設)，保護器在5秒內動作。
    7、欠壓保護：工作電壓低于設定電壓值時保護器在10秒內動作.
    8、過壓保護：工作電壓高于設定電壓值時保護器在4秒內動作。
    9、漏電（接地）保護：漏電電流大于設定漏電值時保護器在2秒內動作，
    10、啟動延時間:1-120秒可調。
    11、星三角轉換時間：星三角轉換時間小于啟動延時時間1-221可調。
    12、電機工作電壓：380V發以上.
    13、電源電壓：220V、380V±15%、50Hz±2%
    14、電力消耗：小于3VA
    15、輸出繼電器觸頭容量：AC250V 5A或AC380V 3A
    16、電流顯示誤差小于1.5%
    17、復位時間小于2秒
    18、電壽命大于5000次

JDB-YE系列電動機保護器技術參數
    1、熱過載（過電流）保護設置：電機的任意一相電流與額定電流比值(Imax/1e)大于1.2則定義為過載故障,本裝置執 行反時限過載保護(符合IEC255-3標準),用戶可以根據實際情況選擇相應的保護數字(一般根據電機銘牌上的額定電流值設置。)
    2、熱過載（過電流）保護特性：保護曲線可選，曲線序號有0-3，四條熱過載保護曲線。
    過載電流倍數 過載序號“0” 過載序號“1” 過載序號“2” 過載序號“3”
    1.1 5秒 60秒 180秒 600秒
    1.2 5秒 50秒 150秒 450秒
    1.3 5秒 35秒 100秒 300秒
    1.5 5秒 10秒 30秒 90秒
    2.0 5秒 6秒 15秒 45秒
    3.0 5秒 3秒 7秒 20秒
    4.0 5秒 2秒 4秒 10秒

    3、輕載（欠電流）保護設置：當電流值小于輕載保護設定值時保護器在5秒動作，一般電機不需要該功能保護，用戶 可設置為“0”。
    4、短路保護：任意一相電流達到或超過8Ie時，保護器動作時間為2秒。
    5、斷相保護：電動機相電流不平衡值達到設定值時，保護器動作時間2秒。推薦值為60%，設定范圍10%-90%。
    6、堵轉保護：運行時當電流大于設定培數時(由1-9倍可設)，保護器在5秒內動作。
    7、欠壓保護：工作電壓低于設定電壓值時保護器在10秒內動作.
    8、過壓保護：工作電壓高于設定電壓值時保護器在4秒內動作。
    9、漏電（接地）保護：漏電電流大于設定漏電值時保護器在2秒內動作，
    10、啟動延時間:1-120秒可調。
    11、星三角轉換時間：星三角轉換時間小于啟動延時時間1-221可調。
    12、電機工作電壓：380V發以上.
    13、電源電壓：220V、380V±15%、50Hz±2%
    14、電力消耗：小于3VA
    15、輸出繼電器觸頭容量：AC250V 5A或AC380V 3A
    16、電流顯示誤差小于1.5%
    17、復位時間小于2秒
    18、電壽命大于5000次
