SJD701B-1-100A數字式熱繼電器/水泵保護器(定時限)

簡要描述:

SJD701B數字式熱繼電器(水泵保護器)采用數字處理技術,液晶顯示,通過內置的電流互感器檢測電動機的三相負載電流,可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。

b1打印當前頁

b1免費咨詢:13917768445

b1發郵件給我們:1051162722@qq.com

分享到: 0
b1

SJD701B-1-100A數字式熱繼電器/(水泵保護器)(定時限)



  • 一、產品概述

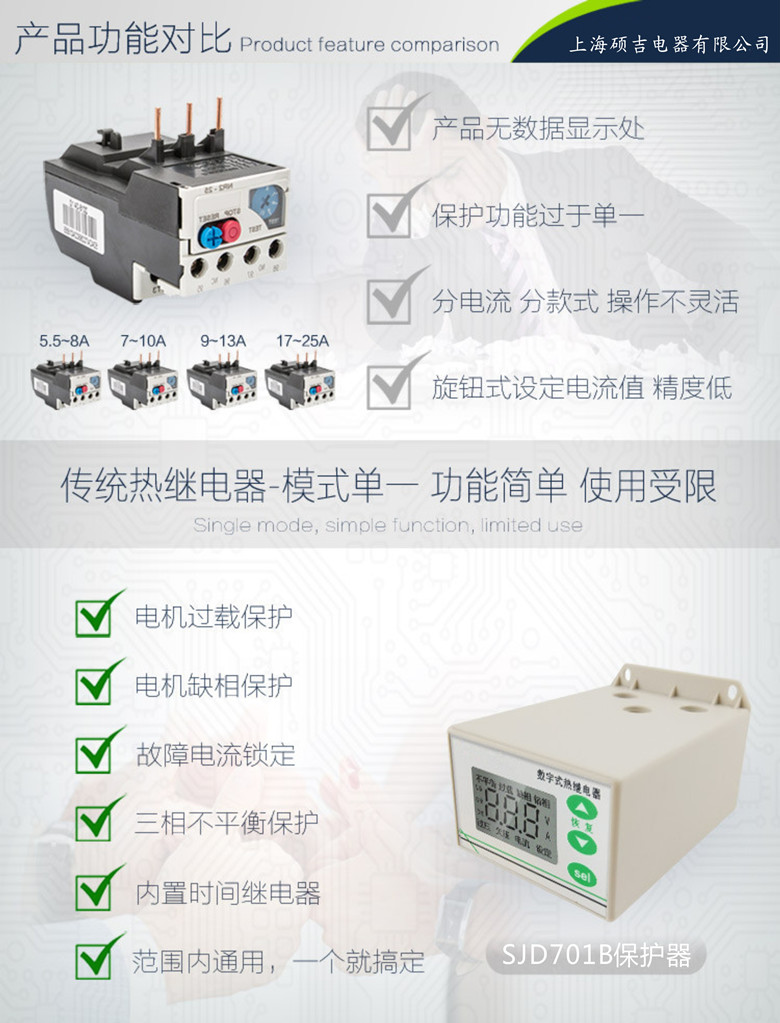

SJD701B-1-100A數字式熱繼電器 是一款智能型電動機綜合保護器,是傳統熱繼電器的升級換代產品。 SJD701B數字式熱繼電器 采用數字處理技術,液晶顯示,通過內置的電流互感器檢測電動機的三相負載電流,可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時,內部繼電器觸點斷開,切斷電動機電源。

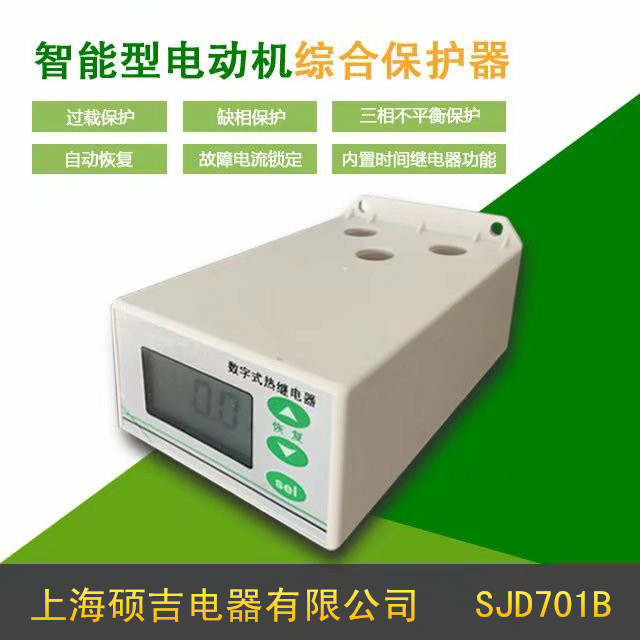

  • 二、主要功能
      1. 過載保護 缺相保護
      2. 自動恢復 故障電流鎖定
      3. 三相不平衡保護 內置時間繼電器功能

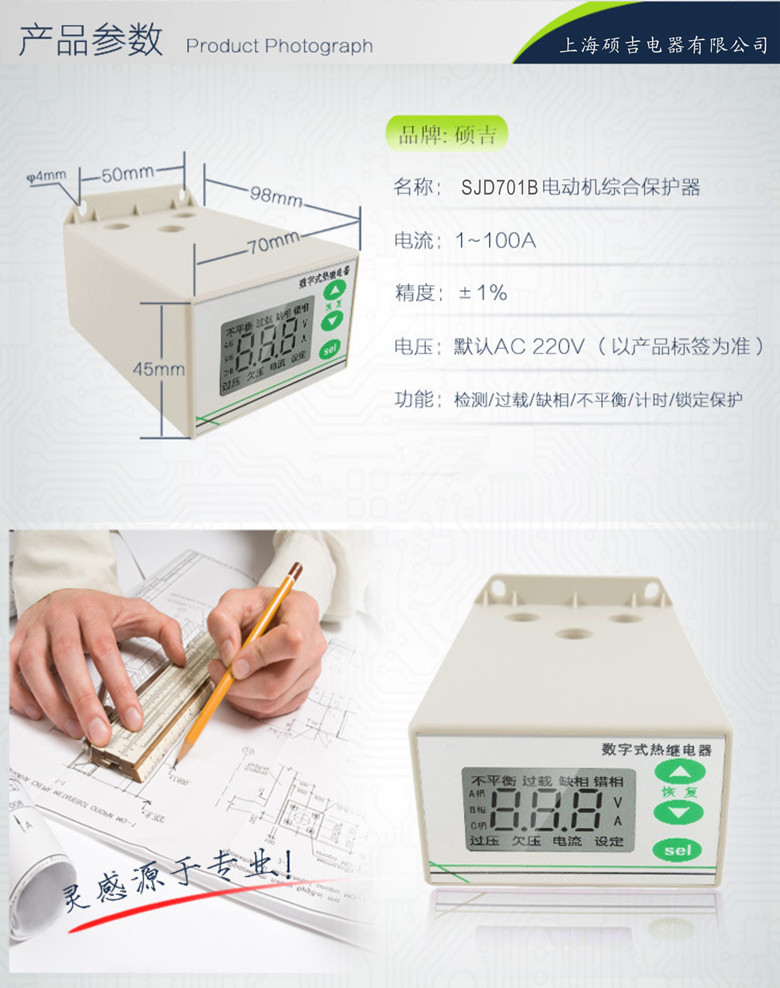

  • 三、主要技術指標

指 標

規 格

額定電流設定范圍

1~100A

電流測量精度

±1%

電源電壓

默認AC 220V(以產品標簽為準)

觸點容量

3A/440VAC(純阻性負載)

  • 四、操作指南
    1. 查看 A 、 B 、 C 三相電流

正常工作時顯示三相平均電流,按Sel ”鍵可以切換顯示 A 、 B C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍,表示這是鎖定在發生故障那一刻的電流(這時電動機已斷電,實際電流為 0 )。

    1. 電動機額定電流值設置(整定電流)

長按Sel ”鍵 2 秒,顯示“設定”,用“ 5 ”或“ 6 ”鍵改變設定值(按住“ 5 ”或“ 6 ”鍵不放可連發),設置好后按“ Sel ”鍵退出設置狀態。

    1. 告警(保護)狀態恢復

發生故障告警時,會在顯示屏上閃爍顯示故障原因,此時繼電器斷開,并且鎖定在斷開狀態。這時只要按 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復,需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

    1. 參數設置

在顯示電流的狀態下,長按 5 ”鍵 5 秒,進入?yún)?shù)設置狀態,這時顯示器上顯示“ F xx ”,其中 xx 是兩位數字,表示參數代碼。用 5 ”或“ 6 ”鍵可選擇參數代碼,按“ Sel ”鍵則顯示該參數代碼對應的參數值,這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Sel ”鍵,回到顯示參數代碼狀態。 內部參數代碼如下表所示

類別

代碼

參數名稱

設定范圍

出廠設定

單位

備注

過載類

F11

電動機額定電流

(整定電流)

1.0 – 100

20.0

A

這個參數可以直接長按Sel鍵設定

F13

過載動作時間

0.1 – 60.0

3.0

過載時間可調

缺相和三相不平衡類

F21

三相不平衡動作點

1 – 50

20

%

見“基本工作原理”

F22

三相不平衡動作時間

0.1 – 60.0

OFF

5.0

“OFF”表示關閉該保護功能

F23

缺相動作時間

0.1 – 60.0

OFF

2.0

“OFF”表示關閉該保護功能

自動

恢復類

F51

自動恢復次數

0 10

0



F52

自動恢復間隔時間

0.1 – 99.9

15.0

分鐘

見“基本工作原理”

F53

重復故障間隔時間

1 – 999

60

分鐘

附加

功能類

F61

上電延時

0 – 999

0

見“基本工作原理”

F90~F99

廠家保留

-



End

退出設置狀態

-

  • 五、基本工作原理

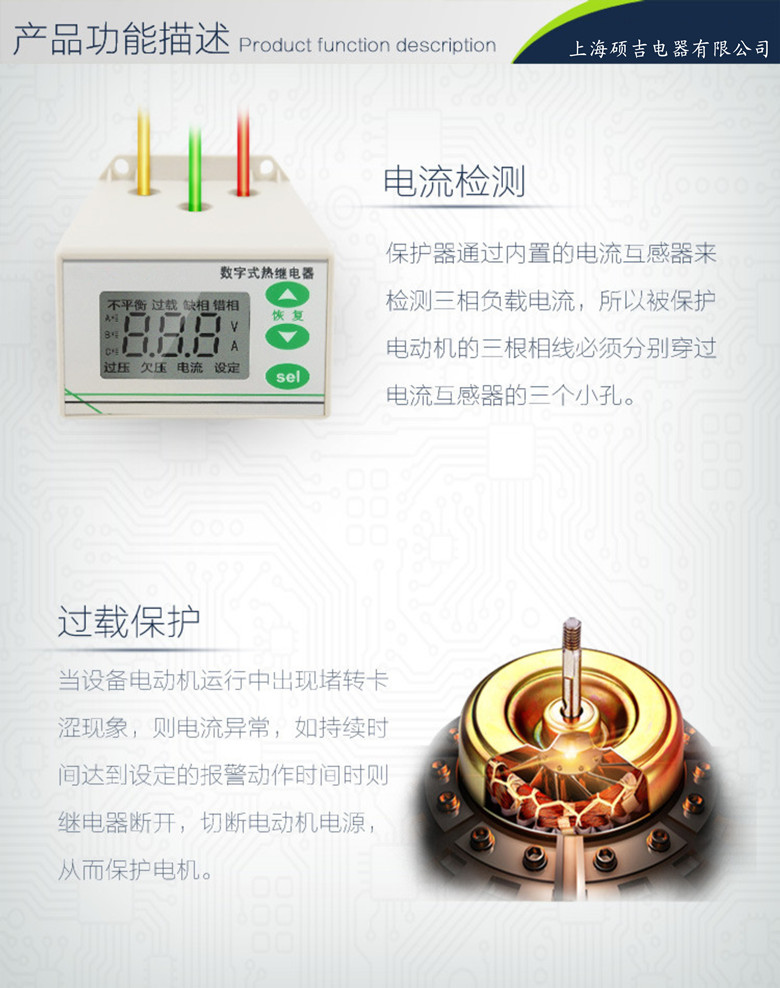

    1. 電流檢測

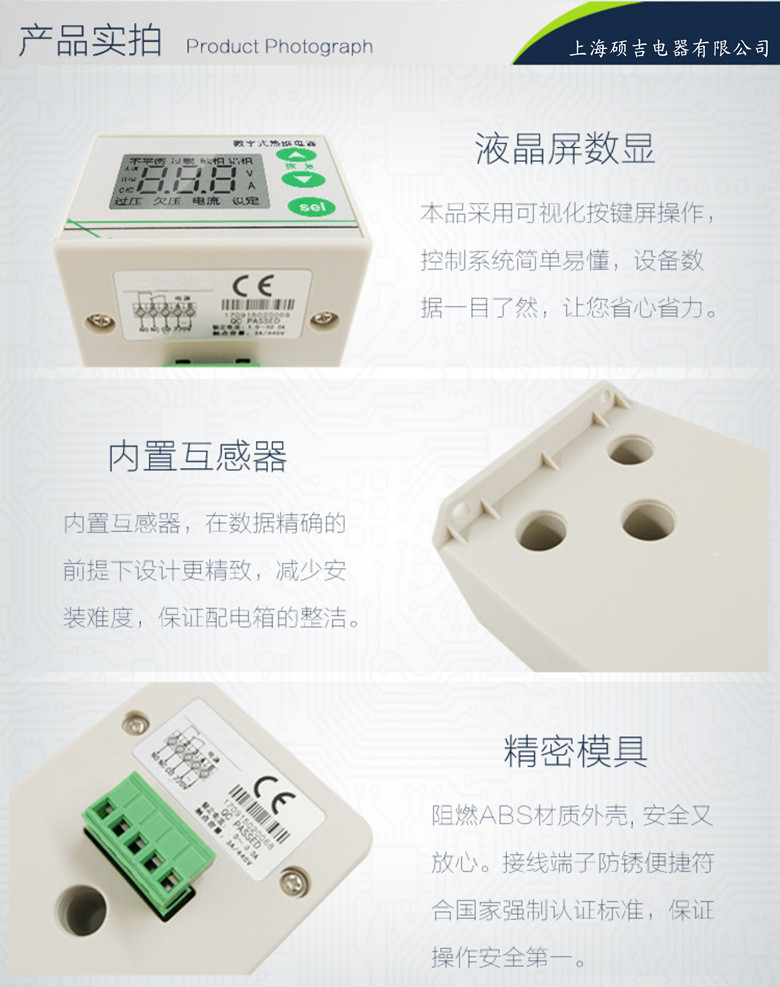

保護器通過內置的電流互感器來檢測三相負載電流,所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。負載電流過小時,不進行欠載、三相不平衡、缺相檢測,防止在電動機斷電狀態產生誤動作。

    1. 過載保護

當負載電流超過整定電流(參數 F11 ),并且持續時間達到設定的過載動作時間時(參數 F13 ),繼電器斷開,切斷電動機電源。

    1. 三相不平衡保護

三相不平衡率的定義為:任意一相電流與三相平均電流差值的絕對值,取其中的最大值,除以三相平均電流,即為三相不平衡率。

當三相不平衡率大于設定的三相不平衡動作點(參數 F21 ),并且持續時間大于三相不平衡動作時間(參數 F22 )時,繼電器斷開,切斷電動機電源。

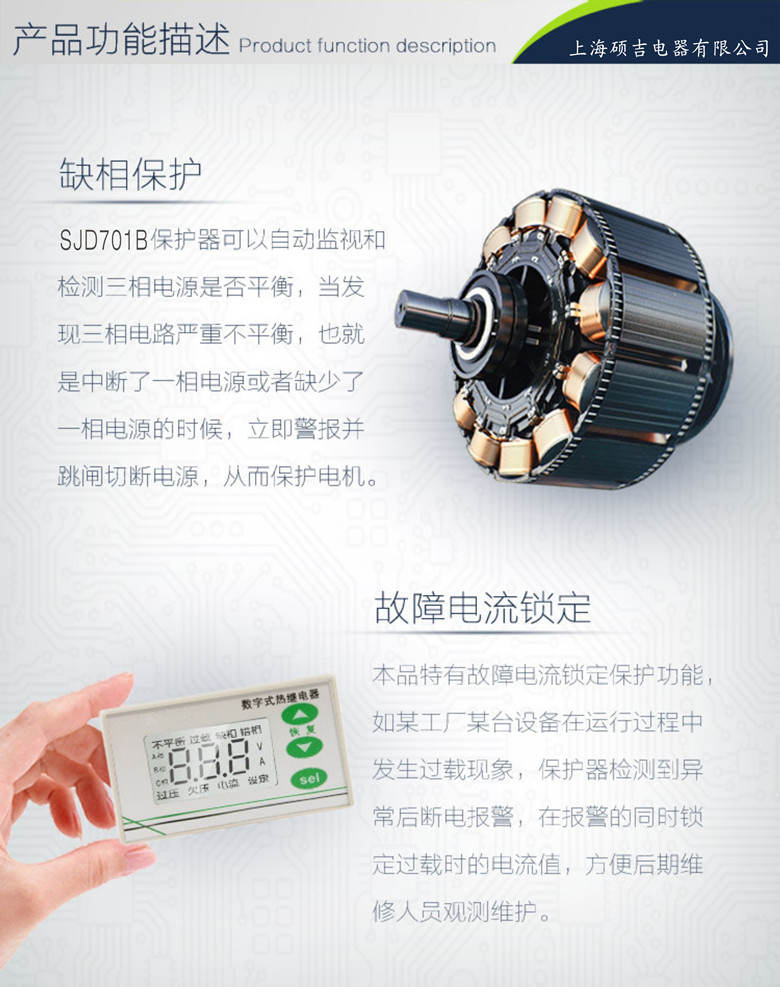

    1. 缺相保護

缺相可以認為是一種嚴重的三相不平衡,當三相不平衡率大于 50% 時,認為缺相。缺相動作時間( F23 )一般比三相不平衡動作時間(參數 F22 )設定得要短。

    1. 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時,有機會自動恢復工作,防止無人值守的設備因為偶發性故障而長時間停機??梢杂脜?shù) F51 、 F52 、 F53 自由設定自動恢復的行為:例如 F51=3 , F52=15 , F53=60 ,其效果是:發生故障停機后,過 15 分鐘自動恢復( F52=15 ),這樣可以重試 3 (F51=3) ,如果故障重復發生 3 次以上,并且重復故障的間隔時間短于 60 分鐘 (F53=60) ,則鎖定在停機狀態,需要人工恢復。

此功能默認關閉,使用時需確保安全,自動恢復時與星三角沒有沖突。

    1. 時間繼電器功能

如果通過設定參數 F61 啟用了時間繼電器功能,則保護器通電后,繼電器不是立即吸合,而是延時一段時間后再吸合,延時時間由參數 F61 設定,這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

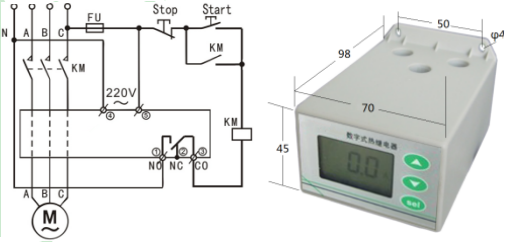

  • 六、接線與安裝

SJD701B-1-100A數字式熱繼電器/電動機綜合保護器   NO 為內部繼電器常開點, NC 為常閉點, CO 為公共點。保護器在斷電狀態下,內部繼電器是在釋放狀態, 1 、 3 斷, 2 、 3 通。通電后,繼電器立即吸合(如果啟用了時間繼電器功能,則延時吸合,見參數 F61 ), 1 、 3 通, 2 、 3 斷,控制接通電動機電源。當檢測到電動機出現故障時,繼電器釋放,斷開電動機電源。
