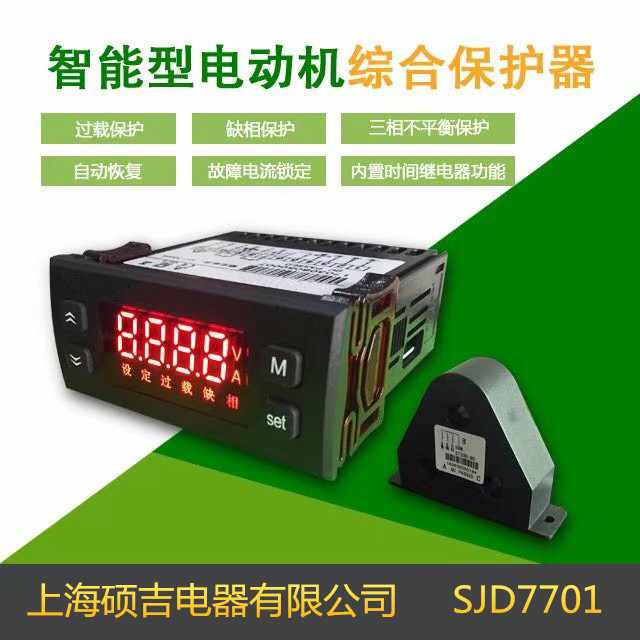

SJD7701智能數字式熱繼電器/電動機綜合保護器(定時限)1-100A

簡要描述:

SJD7701智能數字式熱繼電器采用數字處理技術,高亮度LED顯示,通過外置的電流互感器檢測電動機的三相負載電流,可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。

b1打印當前頁

b1免費咨詢:13917768445

b1發郵件給我們:1051162722@qq.com

分享到: 0
b1

SJD 7701 智能數字式熱繼電器/電動機綜合保護器(定時限)1-100A

一、產品概述

        SJD7701智能數字式熱繼電器是一款智能型電動機綜合保護器,是傳統熱繼電器的升級換代產品。 SJD7701智能數字式熱繼電器采用數字處理技術,高亮度LED顯示,通過外置的電流互感器檢測電動機的三相負載電流,可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時,接觸器繼電器斷開,切斷電動機電源,同時告警繼電器閉合。

二、主要功能


過載保護          缺相保護

自動恢復          故障電流鎖定

三相不平衡保護   ● 內置時間繼電器功能

三、主要技術指標





參 數 型 號
額定電流設定范圍 1~100A
電流測量精度 ±1%
電源電壓 默認AC 220V(以產品標簽為準)
觸點容量 3A/440VAC(純阻性負載)

四、操作指南

  1. 查看A、 B 、 C 三相電流

正常工作時顯示三相平均電流,按“ Set ”鍵可以切換顯示 AB 、 C 三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍,表示這是鎖定在發生故障那一刻的電流(這時電動機已斷電,實際電流為 0 )。

  1. 電動機額定電流值設置(整定電流)

長按“ Set ”鍵 2 秒,顯示“設定”,用“ 5 ”或“ 6 ”鍵改變?cè)O(shè)定值(按住“ 5 ”或“ 6 ”鍵不放可連發),設置好后按“ Set ”鍵退出設置狀態。

  1. 告警(保護)狀態恢復

發生故障告警時,會在顯示屏上閃爍顯示“過載”、“ LSL( 欠載 ) ”、“缺相”、“ IbA ( 三相不平衡 ) ”等字樣,此時繼電器斷開,并且鎖定在斷開狀態。這時只要按“ M ”鍵即可從保護鎖定狀態恢復,需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

  1. 參數設置

在顯示電流的狀態下,長按“ M ”鍵 5 秒,進入?yún)?shù)設置狀態,這時顯示器上顯示“ F xx ”,其中 xx 是兩位數字,表示參數代碼。用“ 5 ”或“ 6 ”鍵可選擇參數代碼,按“ Set ”鍵則顯示該參數代碼對應的參數值,這時再用“ 5 ”或“ 6 ”鍵即可對參數值進行設置。設置完成后再按“ Set ”鍵,回到顯示參數代碼狀態。設置過程中按“ M ”鍵表示放棄,退出但不保存設置值。
內部參數代碼如下表所示

類別 代碼 參數名稱 設定范圍 出廠設定 單位 備注
過載類 F11 電動機額定電流   (整定電流) 1.0 – 100 20 A 這個參數可以直接長按Set鍵設定
F13 定時限動作時間 0.1 – 60.0 3.0 過載時間可調
啟動類 F18 啟動時間 0.0 – 60.0 0.0 啟動時用來避過過載保護
缺相和三相不平衡類 F21 三相不平衡動作點 1 – 50 20 % 見“基本工作原理”
F22 三相不平衡動作時間 0.1 – 60.0   OFF 5.0 “OFF”表示關閉該保護功能
F23 缺相動作時間 0.1 – 60.0   OFF 2.0 “OFF”表示關閉該保護功能
自動   恢復類 F51 自動恢復次數 0 10 1
F52 自動恢復間隔時間 0.1 – 99.9 15.0 分鐘 見“基本工作原理”
F53 重復故障間隔時間 1 – 999 60 分鐘
附加   功能類 F61 上電延時 0 – 999 0 見“基本工作原理”
測試類 F90-F99 廠家保留
  END 退出設置狀態

五、基本工作原理

  1. 電流檢測

保護器通過外置的電流互感器來檢測三相負載電流,所以被保護電動機的三根相線必須分別穿過電流互感器的三個孔。負載電流過小時,不進行欠載、三相不平衡、缺相檢測,防止在電動機斷電狀態產生誤動作。

  1. 過載保護

當負載電流超過額定電流(參數F11),并且持續時間達到設定的過載動作時間時(參數 F13 ),繼電器斷開,切斷電動機電源。

  1. 啟動延時

對于重載啟動,可能會因?yàn)閱?dòng)時間過長,反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間( F18 ),保護器會在若干秒內暫時屏蔽過載保護。

  1. 三相不平衡保護

三相不平衡率的定義為:任意一相電流與三相平均電流差值的絕對值,取其中的最大值,除以三相平均電流,即為三相不平衡率。   當三相不平衡率大于設定的三相不平衡動作點(參數F21),并且持續時間大于三相不平衡動作時間(參數 F22 )時,繼電器斷開,切斷電動機電源。

  1. 缺相保護

缺相可以認為是一種嚴重的三相不平衡,當三相不平衡率大于50%時,認為缺相。缺相動作時間( F23 )一般比三相不平衡動作時間(參數 F22 )設定得要短。

  1. 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時,有機會自動恢復工作,防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機。可以用參數F51、 F52F53 自由設定自動恢復的行為:例如 F51=3F52=15 , F53=60 ,其效果是:發生故障停機后,過 15 分鐘自動恢復( F52=15 ),這樣可以重試 3(F51=3) ,如果故障重復發生 3 次以上,并且重復故障的間隔時間短于 60 分鐘 (F53=60) ,則鎖定在停機狀態,需要人工恢復。

  1. 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能,則保護器通電后,繼電器不是立即吸合,而是延時一段時間后再吸合,延時時間由參數 F61 設定,這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。 F61=0 表示關閉時間繼電器功能。

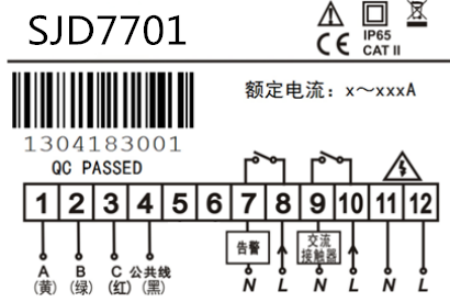

六、接線與安裝方式

SJD7701智能數字式熱繼電器
  1. 建議開孔尺寸:71× 29mm 。
  2. 接線時必須和我司提供的互感器配套使用。
  3. 電動機的三根相線分別穿過互感器附件A、 BC 三個孔。
  4. 端子1-4分別接互感器上黃、綠、紅、黑四根引線。
  5. 端子7-10為兩組內部繼電器輸出,正常工作時 78 斷開, 9 、 10 閉合(如果啟用了時間繼電器功能,則延時吸合,見參數 F61 ),當發生故障時, 9 、 10 斷開, 7 、 8 閉合,切斷電動機電源。
