KD102系列電動機保護器

一、產品概述

   KD102系列電動機保護器是我司針對市場推出的一款液晶顯示經濟型的智能電動機保護器，是一種提高電機運行安全和自動化管理水平的智能化保護儀器，核心采用美國MICROCHIP公司的微機控制器配低功耗集成電路開發而成的。KD102系列電動機保護器具有保護功能齊全，測量參數直觀，反應靈敏，動作及時可靠，可以與上位機通訊構成遠程監控于一體的高新技術產品。KD102系列電動機保護器廣泛應用于石油、化工、煤炭、冶金、電力、鋼鐵、水泥、礦山、輕工、紡織等行業低壓電動機保護及遠程監控理想的產品。

二、產品特點

  1、采用微機技術和高性能低功耗電路，運算高速，性能穩定。

  2、整機模塊化結構，卡式電流傳感器，體積小，安裝方便。也可分體安裝，主體外形尺寸按照國際儀表裝置標準。

   3、采用數字處理技術，測量精度高，線性度好，對故障判斷速度快，精確可靠。

  4、高清晰寬溫帶背光LCD顯示，設置參數與測量及故障記錄直觀方便。

  5、配有RS485通信接口，可以與計算機通訊構成遠程監控于一體的電機保護網絡。

  6、具有4~20mA標準電流輸出信號，可直接與工業二次儀表或計算機系統連接。

  7、一機多用，可取代電流表，電流變送器，熱繼電器，漏電繼電器，工作電源電壓表。

三、適用范圍及使用條件

  1、380VAC，660VAC三相異步電動機，饋線電路保護。

  2、保護器供電電壓；220VAC±15%，380VAC±15%、50HZ±2%。

  3、外型結構：整體與分體兩種形式，分體安裝距離≤5米。

  4、環境溫度：-30℃~+65℃，相對濕度≤90%。

  5、使用環境：無足以腐蝕金屬和破壞絕緣性能氣體的環境。

  6、安裝在無劇烈震動沖擊，無強磁場干擾場所和雨雪侵襲的地方。

四、主要功能

  1、設定功能：額定電流、保護電流曲線、啟動時間、三相不平衡、堵轉倍數、漏電電流值、超欠電壓值、通訊地址、保護器上電電機自起動時間。

  2、保護功能：過流、堵轉、三相不平衡、短路、漏電、斷相、超欠壓。

  3、顯示功能：A、B、C三相電流、漏電電流、工作電壓、保護動作故障數據及故障記錄、設置參數。

  4、遠傳功能：具有4~20mA標準電流輸出信號，20mA對應設定的額定電流值。

  5、通訊功能：通過RS485串行通訊與計算機可構成256臺保護器常規保護控制網絡。遠程數據設定及顯示報警，遠程電動機啟動，停止控制等。

  6、追憶功能：可存儲近期電機所發生的三次故障記錄，并可按移位鍵取出***后一次電機發生的故障代號，再按一次顯示前一次故障代號。

五、主要技術指標

   1、測試范圍

           1.1  A、B、C三相電流：0—999A。

           1.2 漏電流：0—999mA。

   2、測量精度：1.5 級（I≤Ie額定電流）。

   3、保護觸點容量：常開AC250/6A，常閉AC250/6A。

   4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。

   5、堵轉保護：當任意一相電流達到或超過4倍額定電流時，動作時間≤0.5S。

   6、短路保護：當任意一相電流達到或超過8倍額定電流時，動作時間≤0.2S。

   7、斷相保護：當任意一相斷相時，動作時間≤2S。

   8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。

   9、漏電保護：當電機漏電電流≥漏電電流設定值，動作時間≤0.2S（默認值為50mA）。

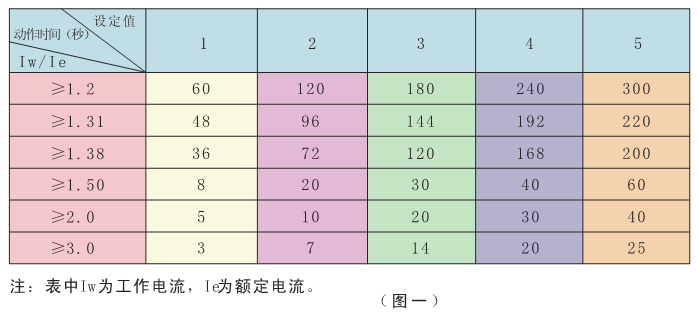

   10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。

   11、過壓保護：工作電壓≥過壓電壓設定值，動作時間≤5S。

   12、欠壓保護：工作電壓≤欠壓電壓設定值，動作時間≤10S。

   13、4~20mA電流輸出精度：0.3%F.S（20mA對應額定值）。

六、操作說明及顯示

1 、按鍵說明

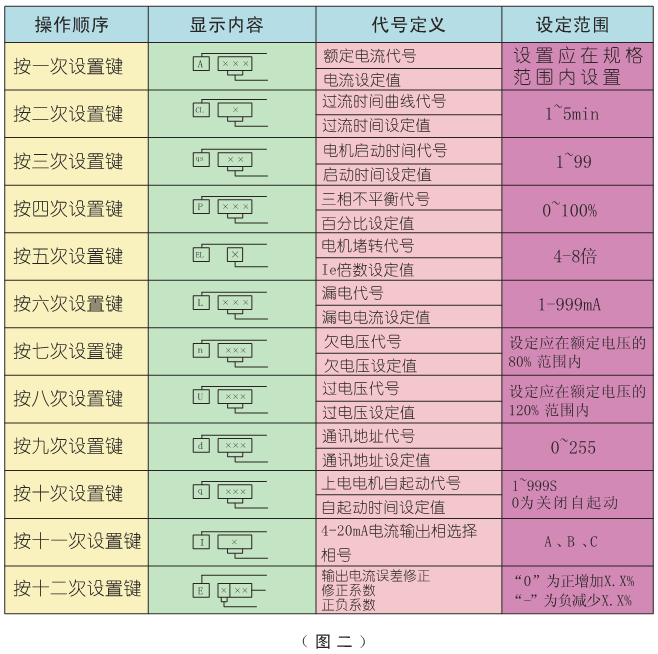

設置鍵：電機未運行或故障時，按此鍵進入保護參數設置狀態。見圖二

移位鍵：設置狀態下選擇設置的字位（該字位閃爍）。

數據鍵：設置狀態下對應閃爍字位數每按一次加 1 。

復位鍵：在設置狀態下按此鍵退出設置狀態并確認設置值，保護動作后按此鍵保護器復位。

2 、運行操作

2.1 當電機運行時按設置鍵無效，當電機未運行或故障時按設置鍵修改設定值和查尋設定值。

2.2 運行時按移位鍵顯示一次電壓值和漏電電流值，如配合復位鍵可定位顯示電壓值和漏電電流值。

2.3 運行時按數據鍵可查尋最近 3 次故障記錄。

2.4 運行時按復位鍵一次可定位顯示當前顯示狀態，按復位鍵二次正常輪流顯示 A 、 B 、 C 三相電流值。

3 、當上位機與保護器正常通訊，面板通訊指示燈閃爍。

4 、故障顯示

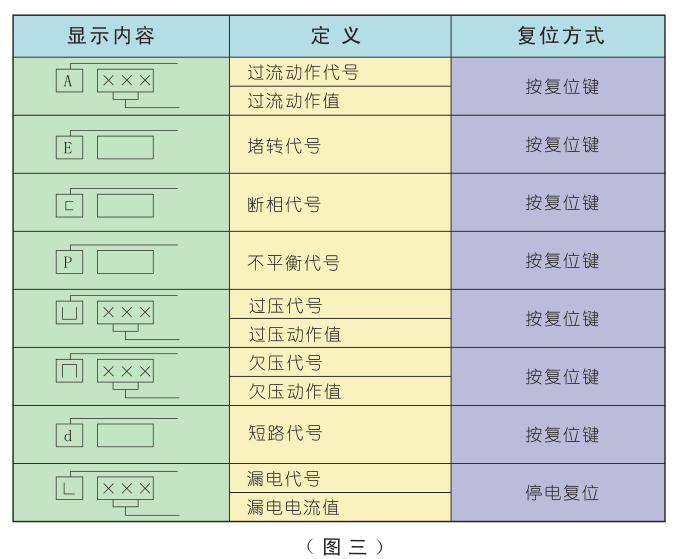

當電機運行存在故障時，保護器故障指示燈閃爍，達到設定技術指標時保護器動作，故障指示燈常亮， LCD 首 2 位或首位指示相應故障代號（見圖三）。故障排除后按復位鍵保護器正常啟動，按數據鍵可查尋最近 3 次故障記錄。

KD102系列電動機保護器主要技術指標

   1、測試范圍

           1.1  A、B、C三相電流：0—999A。

           1.2 漏電流：0—999mA。

   2、測量精度：1.5 級（I≤Ie額定電流）。

   3、保護觸點容量：常開AC250/6A，常閉AC250/6A。

   4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。

   5、堵轉保護：當任意一相電流達到或超過4倍額定電流時，動作時間≤0.5S。

   6、短路保護：當任意一相電流達到或超過8倍額定電流時，動作時間≤0.2S。

   7、斷相保護：當任意一相斷相時，動作時間≤2S。

   8、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。

   9、漏電保護：當電機漏電電流≥漏電電流設定值，動作時間≤0.2S（默認值為50mA）。

   10、過流保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。

   11、過壓保護：工作電壓≥過壓電壓設定值，動作時間≤5S。

   12、欠壓保護：工作電壓≤欠壓電壓設定值，動作時間≤10S。

   13、4~20mA電流輸出精度：0.3%F.S（20mA對應額定值）。
